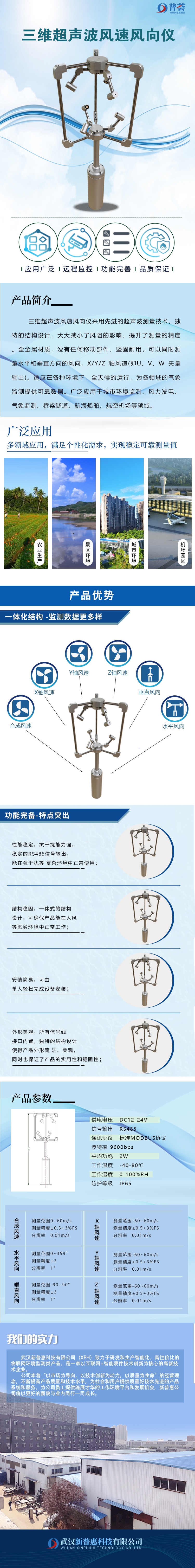

三維超聲波風速風向傳感器
三維超聲波風速風向儀采用先進的超聲波測量技術，獨特的結構設計，大大減小了風阻的影響，提升了測量的精度。全金屬材質，沒有任何移動部件，堅固耐用，可以同時測量水平和垂直方向的風向，X/Y/Z 軸風速(即U、V、W 矢量輸出)。適應在各種環境下，全天候的運行，為各領域的氣象監測提供可靠數據。廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。
工作原理
三對超聲波換能器的距離固定，控制換能器收發電路實現多對換能器依次發出超聲波和接收超聲波，測量超聲波在順風和逆風中的飛行時間，通過風速與飛行時間的關系得到3個方向上的風速分量，由矢量合成原理得出總的風速值。根據水平面內的風速分量求出水平風向，垂直風速分量求出垂直風向。
技術參數
供電電壓 | DC 9-24V |
信號輸出 | RS485 |
通訊協議 | 標準MODBUS協議 |
波特率 | 9600 bps |
平均功耗 | 2W |
工作溫度 | -40-80℃ |
工作濕度 | 0-100%RH |
防護等級 | IP66 |
監測要素 | 合成風速、水平風向、垂直風向、X/Y/Z軸矢量風速 |
要素 | 量程 | 精度 | 分辨率 |
合成風速 | 0～60m/s | ±(0.5+3%FS) | 0.01m/s |
水平風向 | 0～359° | ±3° | 1° |
垂直風向 | -90～90° | ±3° | 1° |
X軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
Y軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
Z軸風速 | -60～60m/s | ±(0.5+3%FS) | 0.01m/s |
